静态混合器的混合过程是由安装在空心管道中的不同规格的混合单元进行的。由于混合单元的作用，使流体时而左旋，时而右旋，不断改变流动方向，同时将中心液流推向周边，将周边流体推向中心，从而造成良好的径向混合效果。流体自身的旋转作用在相邻元件连接处的界面上亦会发生，这种完善的径向环流混合作用，使流体在管道截面上的温度梯度、速度和质量梯度明显减少，促使互不相溶的流体在管道内产生“切割”、“移位”、“旋转”、“重叠”等运动，从而到良好的混合效果。
SK型静态混合器
产品特性
单元由单孔道左、右扭转的螺旋片加工而成，它的技术性能：最高分散程度≤10üm，液--液、液--固相不均匀度系数Õ/x≤1-5%。
产品型号、规格、流量范围
|
型号/规格 |
DN |
dh |
Q |
型号 规格 |
DN |
dh |
Q |
|
SK-5/10 |
10 |
5 |
0.15-0.8 |
SK-50/100 |
100 |
50 |
14-28 |
|
SK-7.5/15 |
15 |
7.5 |
0.-0.6 |
SK-62.5/125 |
125 |
62.5 |
22-44 |
|
SK-10/20 |
20 |
10 |
0.6-1.2 |
SK-75/150 |
150 |
75 |
31-64 |
|
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
SK-100/200 |
200 |
100 |
56-110 |
|
SK-16/32 |
32 |
15 |
1.4-3.2 |
SK-125/250 |
250 |
125 |
88-177 |
|
SK-20/40 |
40 |
20 |
2.2-4.5 |
SK-150/300 |
300 |
150 |
127-255 |
|
SK-25/50 |
50 |
25 |
3.5-7.0 |
SK-175/350 |
350 |
175 |
137-346 |
|
SK-32.5/65 |
65 |
32.5 |
5.9-12 |
SK-200/400 |
400 |
200 |
226-452 |
|
SK-40/80 |
80 |
40 |
9-18 |
SK-250/500 |
500 |
250 |
353-706 |
产品用途
适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维，矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程，对较小流量并伴有杂质或粘度≤106厘泊的高粘性介质尤为适用。
采用SK静态混合器换热管组成的KSKF高效换热器，比普通换热器传热系数可提高3-8倍。在高粘度介质的传热过程中，该KSKF系列换热具有广阔的前景。在聚四氯化碳，融熔苯乙烯加热过程中得到成功应用。
KSKF型高效换热器
详细技术参数，由用户提交技术参数设计要求表后，由我公司提供定型设计
SV型静态混合机
产品特性
单元是由一定规格的纹板组装而成的圆柱体，技术特性一：最高的分散程度为1－2um，液--液相不均匀度系数Õ/x≤1-5%。
产品型号、规格、流量范围
|
型号 规格 |
DN |
dh |
Q |
型号 规格 |
DN |
dh |
Q |
|
SV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
SV-5～20/200 |
200 |
5-20 |
5-110 |
|
SV-2.3/25 |
25 |
2.3 |
09-1.8 |
SV-5～20/250 |
250 |
5-20 |
88-176 |
|
SV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
SV-5～30/300 |
300 |
5-30 |
125-250 |
|
SV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
SV-7～30/400 |
400 |
7-30 |
226-452 |
|
SV-3.5/50 |
50 |
3.5 |
3.5-7 |
SV-7～/450 |
450 |
7-30 |
286-572 |
|
SV-5/80 |
80 |
5 |
9-18 |
SV-7～3/500 |
500 |
7-30 |
353-706 |
|
SV-5/100 |
100 |
5 |
14-28 |
SV-7～30/600 |
600 |
7-30 |
505-1010 |
|
SV-5～7/125 |
125 |
5-7 |
24-34 |
SV-7～30/1000 |
1000 |
7-30 |
1413-2826 |
|
SV-5/150 |
150 |
5-7 |
30-60 |
SV-7～30/1200 |
1200 |
15-30 |
1630-3260 |
典型用途
适用于粘度≤102厘泊的液--液、液--气、气--气的混合、乳化、反应、吸收、萃取、强化传热等过程。
dh≤3.5适用于粘度≤102厘泊的清洁介质；dh≥5适用于可伴有少量非粘结性杂质的介质。
SH型静态混合器
产品特性
单元由双孔道组成，单元之间设有流体再分配室，技术特性：最高分散程度为1-2µm，液--液相不均匀度系数Õ/x≤1-5%。
产品型号、规格、流量范围
|
型号 规格 |
DN |
dh |
Q |
型号 规格 |
DN |
dh |
Q |
|
SH-3/15 |
15 |
3 |
0.1-0.2 |
SH-19/18 |
80 |
19 |
4.0-8.0 |
|
SH-4.5/20 |
20 |
4.5 |
0.2-0.4 |
SH-24/100 |
100 |
24 |
6.5-13.0 |
|
SH-5/25 |
25 |
5 |
0.5-1.1 |
SH-36/150 |
150 |
36 |
31-36 |
|
SH-7/32 |
32 |
7 |
0.9-1.8 |
SH-49/200 |
200 |
49 |
54-108 |
|
SH-9/40 |
40 |
9 |
1.6-3.2 |
SH-74/300 |
300 |
74 |
124-248 |
|
SH-12/50 |
50 |
12 |
2.3-4.6 |
SH-95/400 |
400 |
95 |
174-348 |
典型用途
适用于精细化工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等过程，对流量小，混合要求高的中高粘度≤106厘泊的清洁介质尤为适合。
SL型静态混合器
产品特性
单元由交叉的横条按一定规律构成单X型单元，技术特性：液--液、液--固相混合不均匀度数Õ/x≤1-5%
产品型号、规格、流量范围
|
型号 |
DN |
dh |
Q |
型号 规格 |
DN |
dh |
Q |
|
SL-12.5/25 |
25 |
12.5 |
0.7-1.4 |
SL-100/200 |
200 |
100 |
56-110 |
|
SL-16/32 |
32 |
16 |
1.4-2.9 |
SL-125/300 |
250 |
125 |
88-176 |
|
SL-20/40 |
40 |
20 |
2.3-4.6 |
SL-150/350 |
300 |
150 |
127-255 |
|
SL-25/50 |
50 |
25 |
3.5-7 |
SL-175/350 |
350 |
175 |
173-346 |
|
SL-40/80 |
80 |
40 |
9-18 |
SL-200/400 |
400 |
200 |
226-452 |
|
SL-50/100 |
100 |
50 |
14-28 |
SL-250/500 |
500 |
250 |
353-705 |
|
SL-75/150 |
150 |
75 |
32-64 |
SL-300/600 |
600 |
300 |
410-814 |
典型用途
适用于化工、石油、油脂等行业，粘度≤106厘泊或伴有高聚物介质的混合，同时进行传热、混合和传热反应的热交换器，加热或冷却粘接性产品等单元操作。
SX型静态混合器
产品特性
单元由交叉的横条按一定规律构成许多X型单元，技术特性：混合不均匀度系数Õ/x≤1-5%
产品型号、规格、流量范围
|
型号 |
DN |
dh |
Q |
型号 规格 |
DN |
dh |
Q |
|
SX-5/10 |
50 |
12.5 |
3.5-7.0 |
SX-50/200 |
200 |
50 |
56-110 |
|
SX-16.25/65 |
65 |
16.25 |
6-12 |
SX-62.5/250 |
250 |
62.5 |
88-176 |
|
SX-20/80 |
80 |
20 |
9-18 |
SX-75/300 |
300 |
75 |
12-250 |
|
SX-25/100 |
100 |
25 |
14-28 |
SX-87.5/350 |
350 |
87.5 |
173-346 |
|
SX-31.25/125 |
125 |
31.25 |
22-44 |
SX-100/400 |
400 |
100 |
226-452 |
|
SX-37.5/150 |
150 |
37.5 |
30-60 |
SX-125/500 |
500 |
125 |
353-706 |
典型用途
适用于粘度≤104厘泊的中高粘度液--液反应、混合、吸收过程或生产高聚物流混合、反应过程，处理量较大时使用效果更佳。
SQSJ系列汽水混合器
产品特性
SQSJ系列汽水混合器是新型节能环保产品，它利用蒸汽水直接混合将水加热，具有低噪音、无振动、热交换效率高等特点，被广泛地使用在生活、生产用热水采暖和热力除氧等系统中，该加热器主要由喷管壳体、网板、垫圈等部分组成。被加热水通过呈拉尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中，二者在高塑流动中瞬时良好混合，以达到加热的目的。
对于不同型号规格的加热器，在额定流量下，加热不同温度的热水所需蒸汽量可由下式计算：

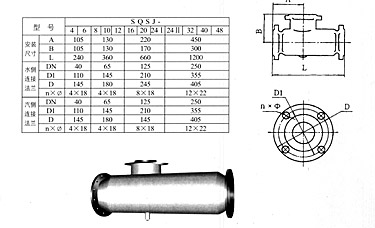

产品型号
典型用途
用于热水采暖系统中，用加热设备。用于浴室加热热水，代替热水箱中原有的蒸汽直接加热方式，用于反应器前的热水加热，可显著降低噪音、减低振动，提高热交换率，节约蒸汽消耗
KPSQ系列喷射式混合器
产品特性
KPSQ系列喷射混合器与其它类型混合器相比有两个显著的优点。其一、它能直接进行不同力流体的混合。其二，KPSQ系列喷射混合器能使压力较低流体的压力有所提高。
产品型号和产品特点
KPSQ系列喷射混合器主要型号共有三种：KPSQ-Ⅰ型、KPSQ-Ⅱ型和KPSQ-Ⅲ型。KPSQ-Ⅰ型是液/液混合器，即工作流体和引射流体都是液体，而两者的粘度都比较小（与水的粘度相近）；KPSQ-Ⅱ型是气/气混合器，即工作流体和引射流体都是气体。由于气体的粘度都很小，所以只要操作条件合适；
KPSQ-Ⅱ型几乎用于有的气体；KPSQ-Ⅲ型是气/液混合器，通常液体的压力较高作为工作流体，而气体的压力较低作为引射流体。

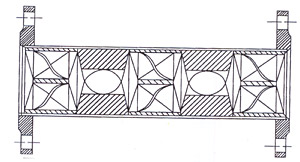

结构示意
标准的喷射混合器由接受室、喷嘴、混合室、扩散室组成
定货须知
针对特定的应用体系和操作体系，用户须提供有关的物性数据和操作条件。喷射式混合器操作弹性小，帮操作参数应尽量与实际工况一致。
