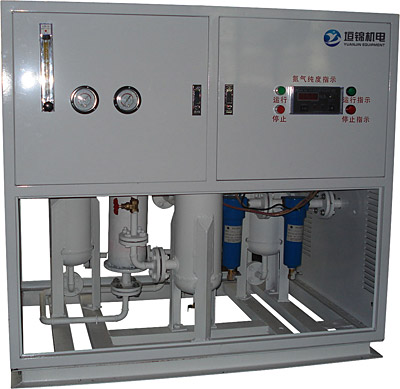

NHP型加氢氮气纯化装置
1、 加氢纯化原理：
在低纯原料氮气中加入适量的氢气，在加氢脱氧塔中，经过加氢脱氧催化剂的作用，氢分子和氧分子发生化合反应生成水，从而脱除其中的氧杂质。随后在脱氧脱氢塔中，除去残余氧杂质及过量氢气，再经过干燥塔的干燥处理，脱除成品气中残余的水份及二氧化碳等杂质，过滤后获得纯度99.9999%的高纯度氮气。
2、 NHP型加氢氮气纯化装置特点
- 氮气处理能力可根据用户需要定制，操作弹性大。
- 脱氧纯化效果好，运行成本低。
- 可根据原料氮气中的氧含量不同选用不同的脱氧催化剂，使用灵活度高。
- 可根据不同处理要求调整设备纯化处理容量。
- 设备排放无污染，节能低碳。
- 采用多种保护系统及报警机构，自动联锁放空，操作维护工作量小，适用于氮/氢气氛工业环境。
NHP型加氢氮气纯化装置
|
设备型号 |
额定处理气量 |
有效产气量 |
装机功率 |
使用功率 |
|
NHP-10 |
12 |
10 |
2.5 |
1 |
|
NHP-20 |
24 |
20 |
4 |
2 |
|
NHP-30 |
36 |
30 |
7.5 |
3.8 |
|
NHP-40 |
48 |
40 |
8 |
4 |
|
NHP-50 |
60 |
50 |
10 |
5 |
|
NHP-60 |
72 |
60 |
11 |
5.5 |
|
NHP-80 |
96 |
80 |
16 |
8 |
|
NHP-100 |
120 |
100 |
20 |
10 |
|
NHP-120 |
144 |
120 |
24 |
12 |
|
NHP-150 |
180 |
150 |
30 |
15 |
|
NHP-180 |
216 |
180 |
36 |
18 |
|
NHP-200 |
240 |
200 |
38 |
19 |
|
NHP-250 |
300 |
250 |
50 |
25 |
|
NHP-300 |
360 |
300 |
60 |
30 |
|
NHP-350 |
440 |
350 |
65 |
36 |
|
NHP-400 |
480 |
400 |
68 |
40 |
|
NHP-450 |
540 |
450 |
78 |
45 |
|
NHP-500 |
620 |
500 |
90 |
52 |
|
NHP-600 |
720 |
600 |
108 |
58 |
|
NHP-800 |
960 |
800 |
140 |
78 |
|
NHP-1000 |
1200 |
1000 |
180 |
95 |
|
NHP-1500 |
1820 |
1500 |
250 |
147 |
|
NHP-2000 |
2400 |
2000 |
350 |
180 |
|
NHP-2500 |
3000 |
2500 |
400 |
240 |
|
NHP-3000 |
3600 |
3000 |
500 |
270 |
注：以上数据以环境温度32℃，氮气进口纯度98～99.9%，25℃冷却水温，每日以24小时计算。
